Робочий цикл чотиритактного дизеля Автор викладач Чаплинського ПАЛ Подолянчук В. В.

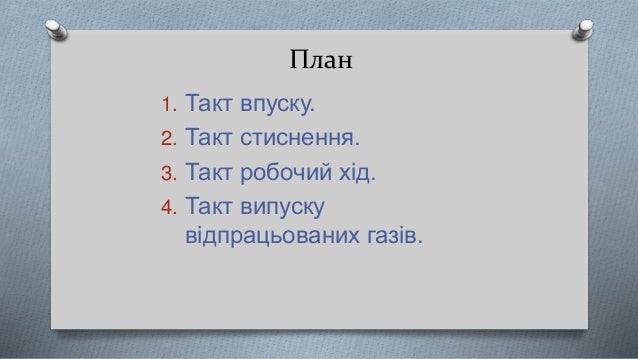

3. План 1. Такт впуску. 2. Такт стиснення. 3. Такт робочий хід. 4. Такт випуску відпрацьованих газів.

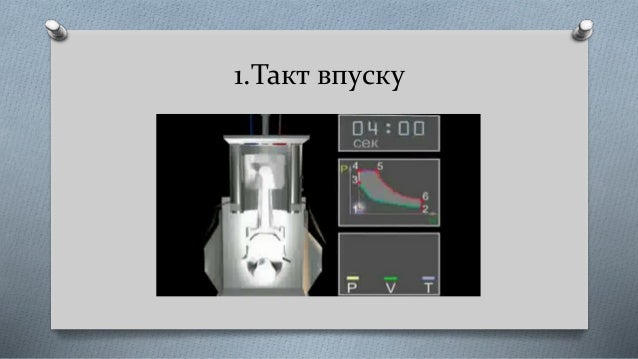

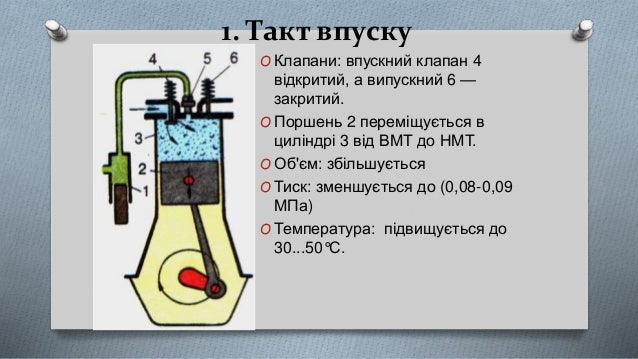

4. 1. Такт впуску O Клапани: впускний клапан 4 відкритий, а випускний 6 — закритий. O Поршень 2 переміщується в циліндрі 3 від ВМТ до НМТ. O Об'єм: збільшується O Тиск: зменшується до (0,08-0,09 МПа) O Температура: підвищується до 30...50°С.

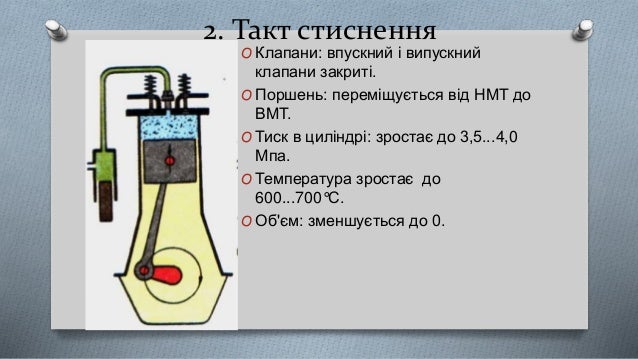

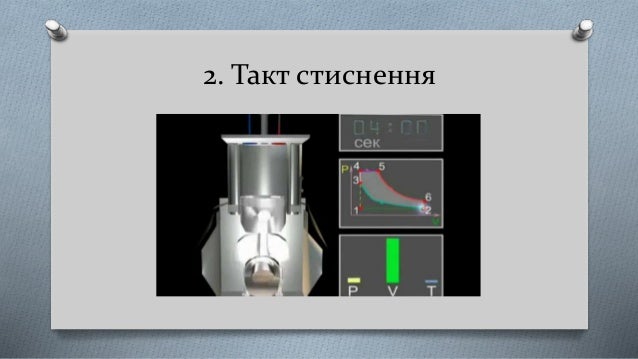

6. 2. Такт стиснення O Клапани: впускний і випускний клапани закриті. O Поршень: переміщується від НМТ до ВМТ. O Тиск в циліндрі: зростає до 3,5...4,0 Мпа. O Температура зростає до 600...700°С. O Об'єм: зменшується до 0.

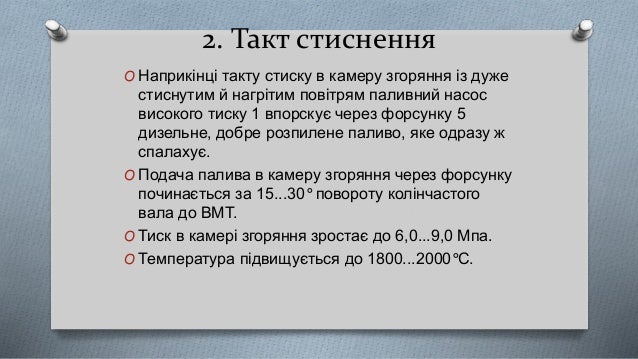

7. 2. Такт стиснення O Наприкінці такту стиску в камеру згоряння із дуже стиснутим й нагрітим повітрям паливний насос високого тиску 1 впорскує через форсунку 5 дизельне, добре розпилене паливо, яке одразу ж спалахує. O Подача палива в камеру згоряння через форсунку починається за 15...30° повороту колінчастого вала до ВМТ. O Тиск в камері згоряння зростає до 6,0...9,0 Мпа. O Температура підвищується до 1800...2000°С.

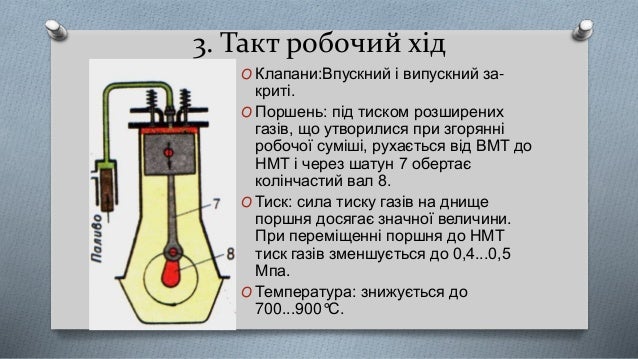

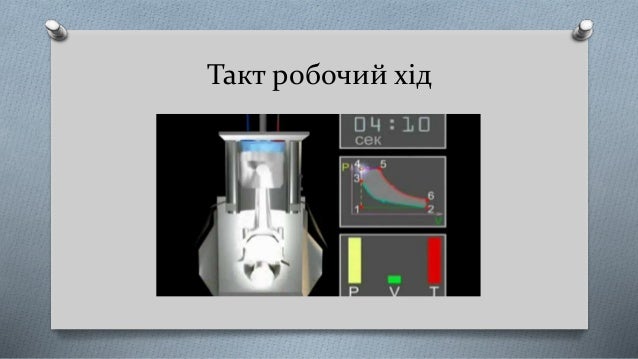

9. 3. Такт робочий хід O Клапани:Впускний і випускний за- криті. O Поршень: під тиском розширених газів, що утворилися при згорянні робочої суміші, рухається від ВМТ до НМТ і через шатун 7 обертає колінчастий вал 8. O Тиск: сила тиску газів на днище поршня досягає значної величини. При переміщенні поршня до НМТ тиск газів зменшується до 0,4...0,5 Мпа. O Температура: знижується до 700...900°С.

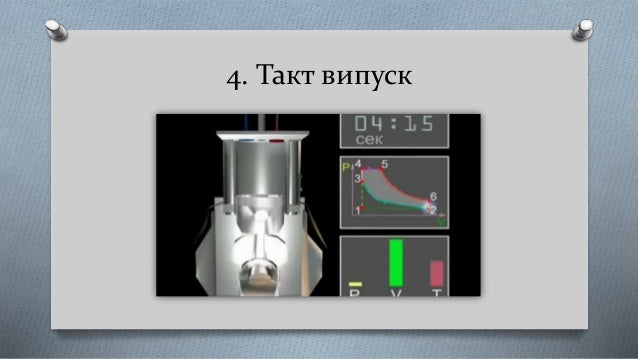

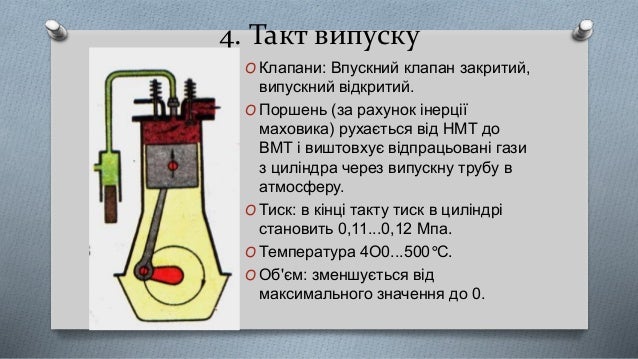

11. 4. Такт випуску O Клапани: Впускний клапан закритий, випускний відкритий. O Поршень (за рахунок інерції маховика) рухається від НМТ до ВМТ і виштовхує відпрацьовані гази з циліндра через випускну трубу в атмосферу. O Тиск: в кінці такту тиск в циліндрі становить 0,11...0,12 Мпа. O Температура 4О0...500°С. O Об'єм: зменшується від максимального значення до 0.

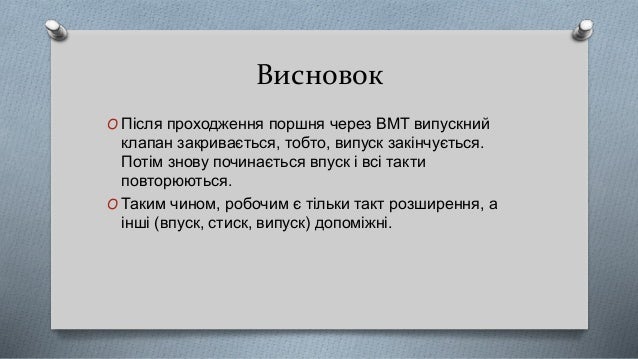

13. Висновок O Після проходження поршня через ВМТ випускний клапан закривається, тобто, випуск закінчується. Потім знову починається впуск і всі такти повторюються. O Таким чином, робочим є тільки такт розширення, а інші (впуск, стиск, випуск) допоміжні.

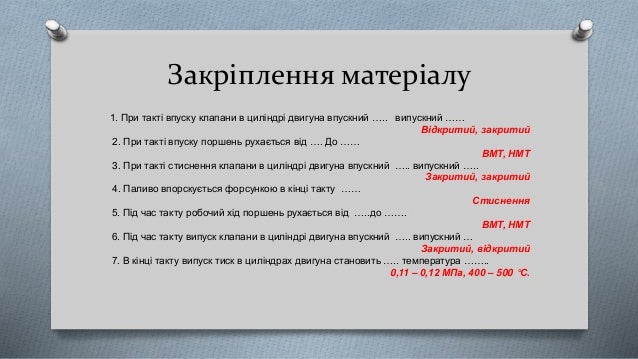

14. Закріплення матеріалу 1. При такті впуску клапани в циліндрі двигуна впускний ….. випускний …… Відкритий, закритий 2. При такті впуску поршень рухається від …. До …… ВМТ, НМТ 3. При такті стиснення клапани в циліндрі двигуна впускний ….. випускний ….. Закритий, закритий 4. Паливо впорскується форсункою в кінці такту …… Стиснення 5. Під час такту робочий хід поршень рухається від …..до ……. ВМТ, НМТ 6. Під час такту випуск клапани в циліндрі двигуна впускний ….. випускний … Закритий, відкритий 7. В кінці такту випуск тиск в циліндрах двигуна становить ….. температура …….. 0,11 – 0,12 МПа, 400 – 500 °С.
